Anslutning av fotoceller till NICE Robus RBS-motor
Robus RBS-motorerna använder BlueBUS-teknik och är därför kompatibla med fotoceller som stöder denna teknik. Robus RBS stöder dessutom även klassiska fotoceller med relä.
Fotoceller används alltid i par: sändare TX + mottagare RX. Fotoceller delas in i tre typer:
- Båda fotocellerna är kabelanslutna (sändare TX och mottagare RX). De vanligaste modellerna är EPMB och EPSB, samt EPLB, F210B, eller de äldre, numera utgångna MOFB.
- En fotocell är kabelansluten och den andra är batteridriven och trådlös. Modell FT210B.
- Båda fotocellerna är trådlösa. Modell EPMOW i kombination med enheten IBW.
Koppla bort motorn från strömförsörjningen innan du ansluter fotocellerna. När anslutningen är klar återansluter du strömmen och identifierar de anslutna enheterna genom att hålla knapparna OPEN+STOP/SET intryckta tills lysdioderna L1+L2 börjar blinka. Släpp sedan knapparna.
Fotoceller med BlueBUS
Hela BlueBUS-systemet ansluts med tvåledarkablar. Kabeln bör ha dimensionen 2x0,5 m²2. Om du använder nätverkskablar (FTP, UTP, STP eller någon annan typ av partvinnad kabel) för anslutningen, är en enskild ledare vanligtvis 0,10–0,25 mm2 i tvärsnittsarea. Vi rekommenderar därför att dubblera anslutningen, det vill säga att använda fyra ledare i stället för två – två och två. Annars kan det hända att kabeln ger utslag vid kontinuitetstestet och fotocellen blinkar, men ändå inte fungerar som den ska.
Anslutning av kabelanslutna fotoceller
Fotocellerna ansluts parallellt till BlueBUS-ingången med tvåledarkablar. Polariteten behöver inte beaktas. Du kan ansluta båda fotocellerna direkt till styrenheten, eller dra en tvåledarkabel från styrenheten till den ena fotocellen och därifrån en tvåledarkabel vidare till den andra.

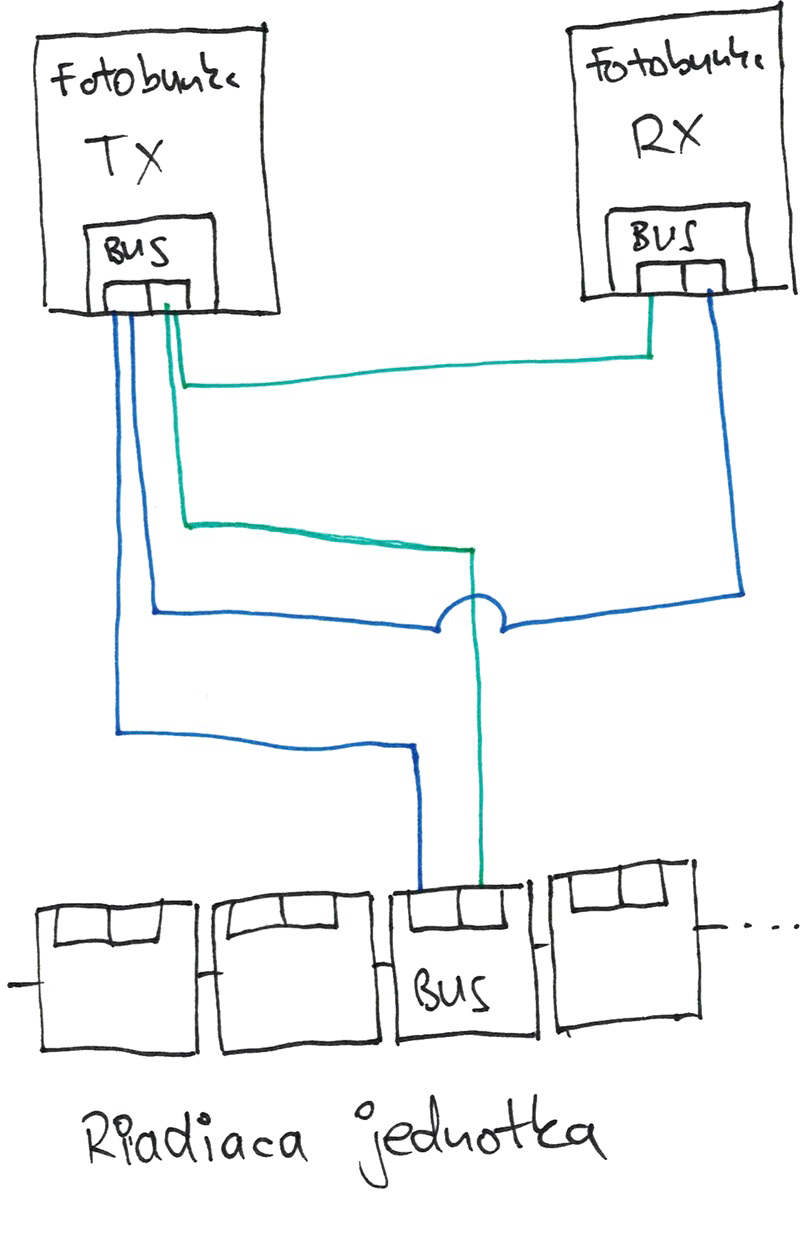

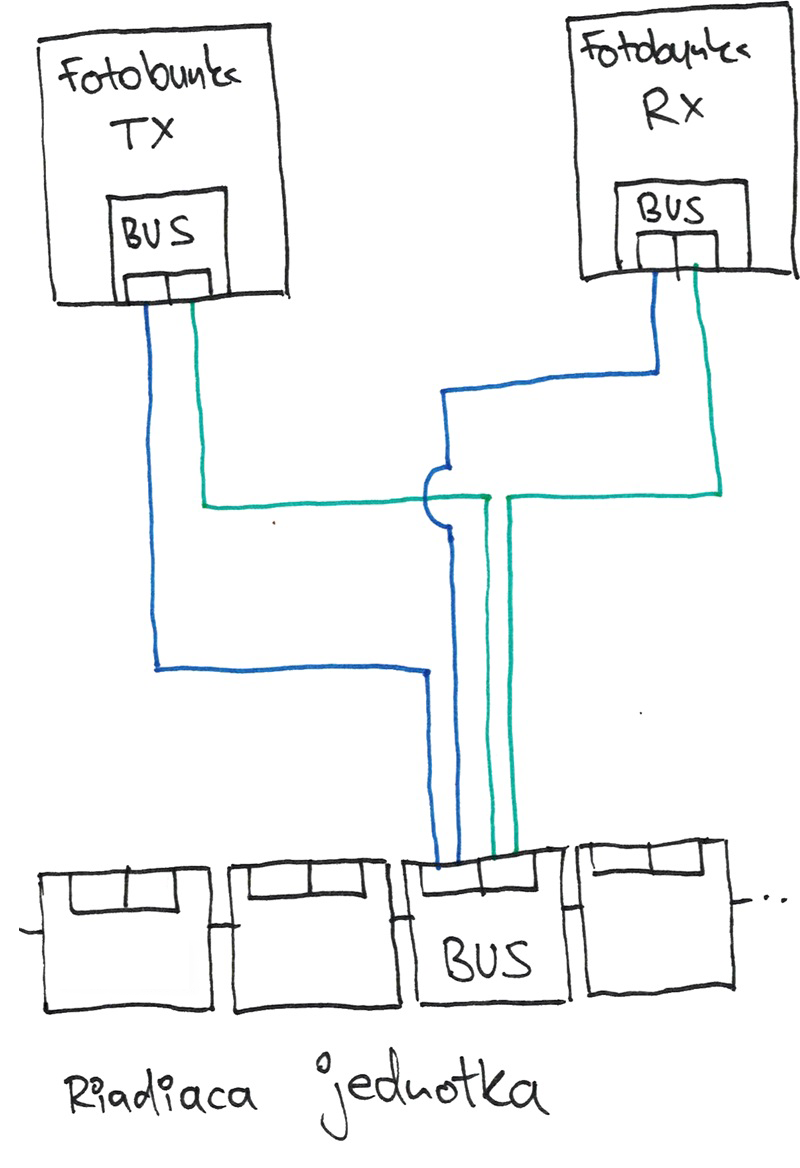

| Anslutning av båda fotocellerna till styrenheten | Anslutning från styrenheten till den ena fotocellen och därifrån vidare till den andra |
|---|---|
 |
 |
Anslutning av fotoceller: en trådbunden och en trådlös
Det handlar i princip bara om fotocellerna NICE FT210B. Den ena fotocellen ansluts med en tvåledarkabel från BlueBUS-plinten på styrenheten till BUS-plinten (BlueBUS), medan den andra drivs med batteri.
Anslutning av trådlösa fotoceller
Faktum är att trådlösa fotoceller inte ansluts, eftersom de är trådlösa. Endast kommunikationsenheten IBW ansluts; fotocellerna kommunicerar trådlöst med den. Fortsätt till Anslutning och programmering av NICE IBW med fotocellerna NICE EPMOW.
Fotoceller med relä
NICE Robus RBS-motorerna stöder även traditionell kretskoppling och är därför i princip kompatibla med alla reläfotoceller med 24 V strömförsörjning.
Styrenheten har en FOTOTEST-funktion som ökar säkerhetsanordningarnas tillförlitlighet och därmed gör det möjligt att uppfylla ”kategori II” enligt standarden EN 13849-1 för styrenheten och säkerhetsfotocellerna som helhet.
Anslutning av reläfotoceller med fototestfunktion
För att aktivera FOTOTEST-funktionen måste konfigurationen justeras med kompatibla Wi-Fi-gränssnitt och appen MyNice Pro.
I början av varje manöver kontrolleras de berörda säkerhetsanordningarna. Manövern startar bara om allt fungerar som det ska. Om testresultatet är negativt (fotocellen bländas av solen, kablarna är kortslutna osv.) identifieras ett fel och manövern utförs inte.

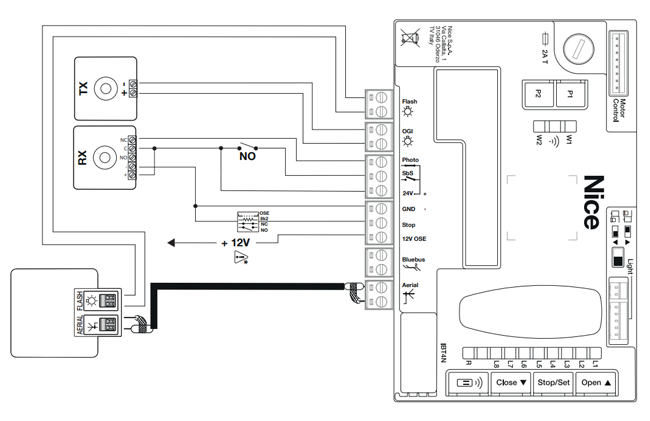

Kopplingsschema för reläfotoceller med FOTOTEST-funktion:
Anslutning av reläfotoceller utan fototestfunktion
Styrenheten har en särskild PHOTO-ingång där reläfotocellernas brytande kontakt kan anslutas. Till skillnad från konfigurationen med ”FOTOTEST” utförs manövern efter en manöverorder utan att giltigheten hos signalen från fotocellerna kontrolleras, men systemet reagerar fortfarande på ändringar i de yttre fotocellernas status.

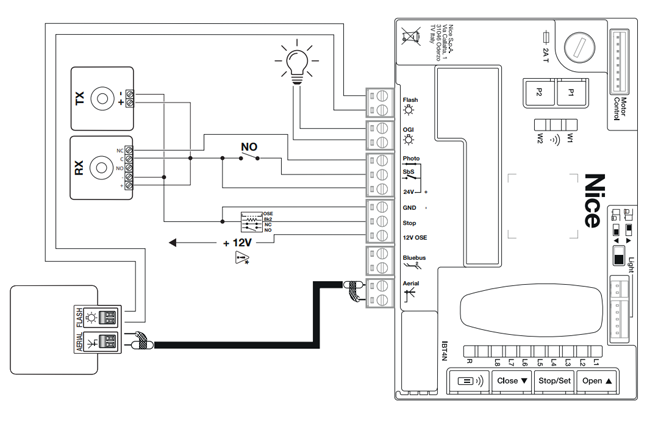

Kopplingsschema för reläfotoceller utan FOTOTEST:
