Anslutning av fotoceller till NICE Robus- eller Run-drivsystem
Drivningarna Robus/Run använder BlueBUS-teknik och är därför endast kompatibla med fotoceller som stöder denna teknik.
Fotocellerna består alltid av ett par: sändare TX + mottagare RX. Fotoceller delas in i tre typer:
- Båda fotocellerna är trådbundna (både sändaren TX och mottagaren RX). De vanligaste modellerna är EPMB och EPSB, samt EPLB och F210B, och eventuellt de äldre, numera utgångna MOFB.
- En fotocell är trådbunden och den andra är trådlös och batteridriven. Modell FT210B.
- Båda fotocellerna är trådlösa. Modell EPMOW i kombination med enheten IBW.
Koppla bort drivningen från strömförsörjningen innan du ansluter fotocellerna. När de har anslutits återställer du strömförsörjningen och identifierar de anslutna enheterna genom att hålla knapparna OPEN+STOP/SET intryckta tills lysdioderna L1+L2 börjar blinka. Släpp sedan knapparna.
Hela BlueBUS-systemet ansluts med tvåledarkablar, där kabeln bör vara 2x0,5m2. Om du använder nätverkskablar (FTP, UTP, STP eller någon annan tvinnad parkabel) för anslutningen är ledararean vanligtvis 0,10–0,25 mm2. Vi rekommenderar därför att du dubblerar anslutningen, det vill säga använder fyra ledare i stället för två – två och två. Annars kan det hända att kabeln ger utslag vid kontinuitetstestet och fotocellen blinkar, men ändå inte fungerar som den ska.
Anslutning av trådbundna fotoceller
Fotocellerna ansluts parallellt till BlueBUS-ingången med tvåledarkablar. Polariteten behöver inte beaktas. Du kan ansluta båda fotocellerna till styrenheten, eller dra en tvåledarkabel från styrenheten till den ena fotocellen och därifrån en tvåledarkabel till nästa.

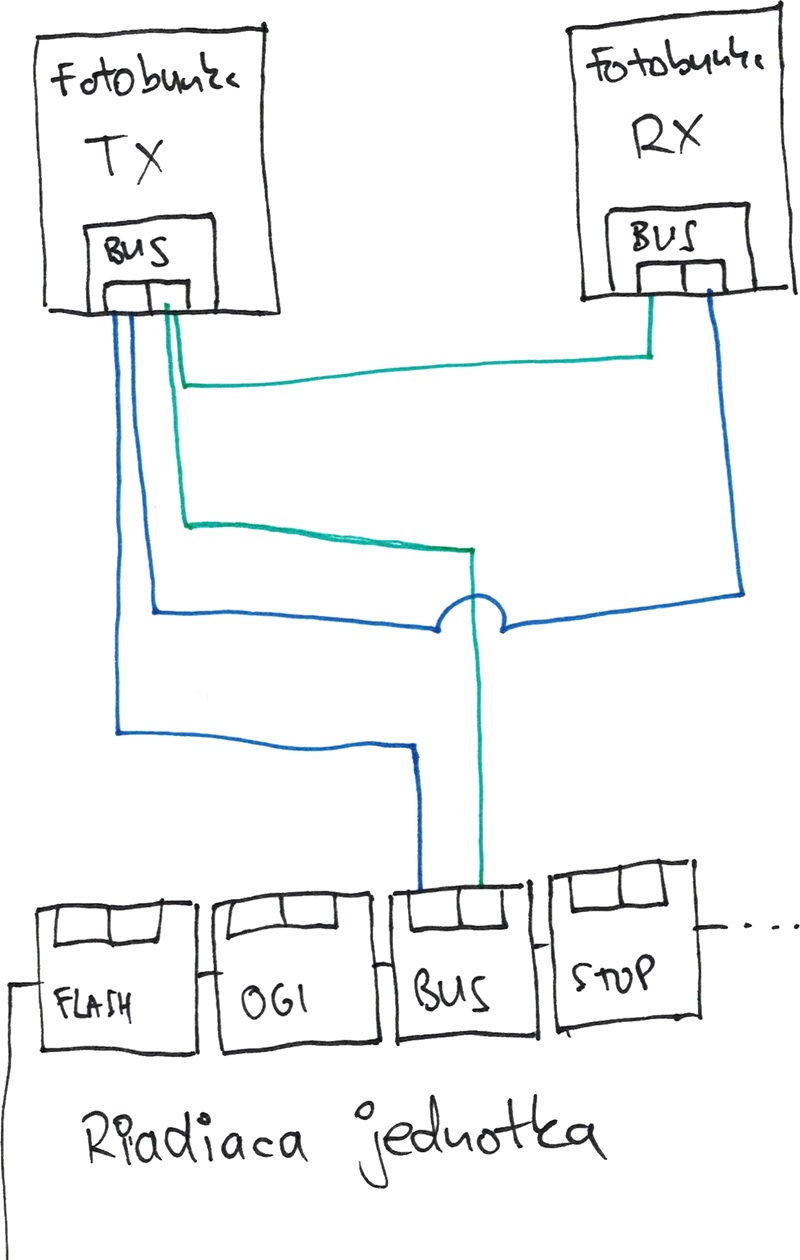

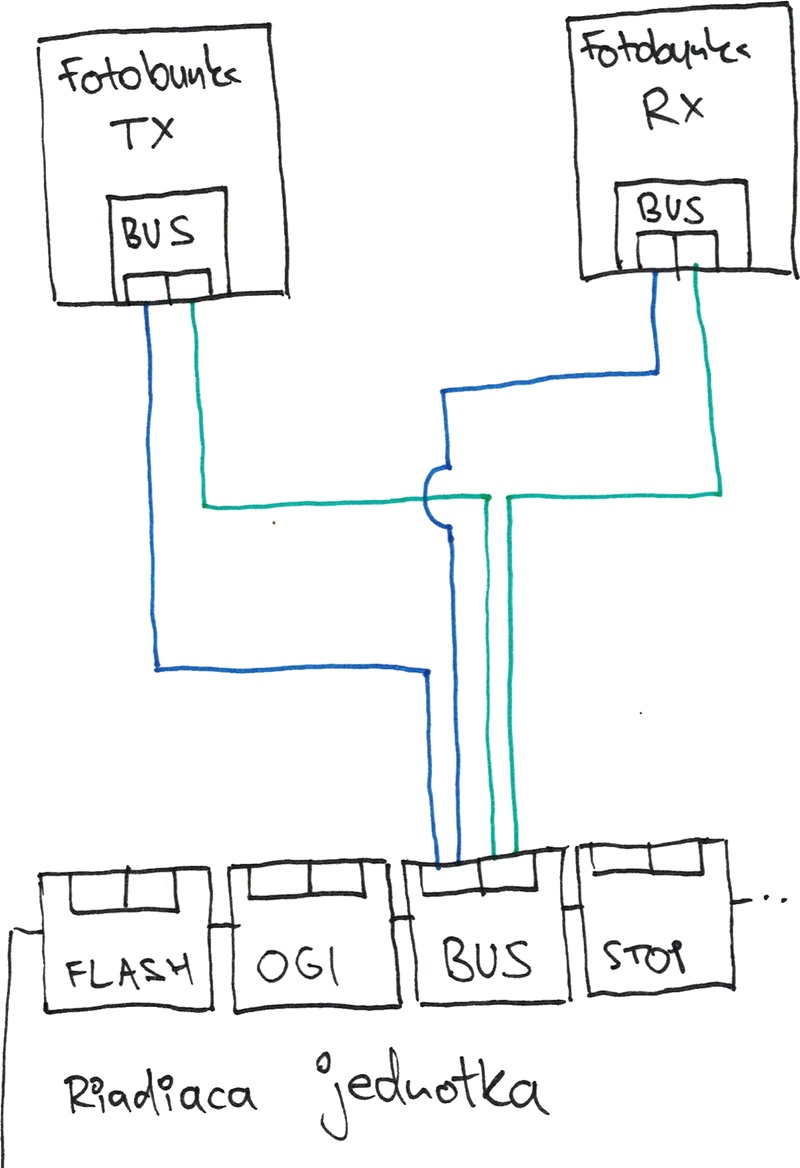

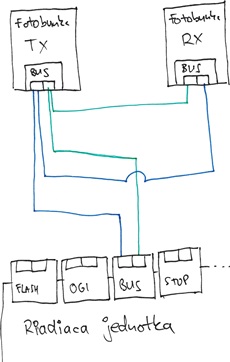

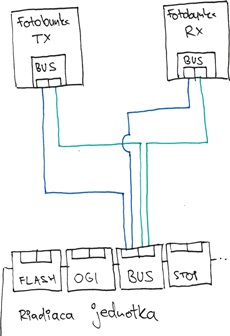

| Anslutning av båda fotocellerna till styrenheten | Anslutning från styrenheten till den ena fotocellen och därifrån till den andra |
|---|---|
 |
 |
Anslutning av fotoceller där den ena är trådbunden och den andra trådlös
I princip handlar det bara om fotocellerna NICE FT210B. Den ena fotocellen ansluts med en tvåledarkabel från BlueBUS-plinten på styrenheten till BUS-plinten (BlueBUS), medan den andra drivs med batteri.
Anslutning av trådlösa fotoceller
Faktum är att trådlösa fotoceller inte ansluts med kabel, eftersom de är trådlösa. Endast kommunikationsenheten IBW ansluts; fotocellerna kommunicerar trådlöst med den. Fortsätt till Anslutning och programmering av NICE IBW med NICE EPMOW-fotoceller.
