Anslutning av fotoceller till NICE Road-motorn
Drivsystem NICE Road använder tekniken med traditionell kretskoppling, så de är i princip kompatibla med alla reläfotoceller med 24 V-strömförsörjning. Road-drivsystem är inte kompatibla med fotoceller med BlueBus-teknik.
Fotoceller förekommer alltid parvis: sändare TX + mottagare RX. Fotoceller delas in i tre typer:
- Båda fotocellerna är trådbundna (både sändaren TX och mottagaren RX). De vanligaste modellerna är BF, EPM och EPS, samt EPL, F210, eventuellt äldre, numera utgångna modeller som MOF, FE och FI.
- En fotocell är trådbunden och den andra är trådlös och batteridriven. Modell FT210.
- Reflexfotocell. Den enda modellen är EPMOR.
Dessutom finns:
- Anvisningar för anslutning av flera fotocellspar
- Anslutning av fotoceller som skydd för grindens öppningsområde
Koppla bort drivsystemet från strömförsörjningen innan du ansluter fotocellerna. Om du inte ansluter fotocellerna ska du sätta en bygel mellan plint 1 och 5 på styrenheten.
Anslutning av trådbundna fotoceller
Fotocell TX ansluts med en kabel på 2 × 0,5 m2, fotocell RX ansluts med en kabel på 4 × 0,5 m2. I teorin kan du bygla inne i fotocellen och ansluta fotocell RX med en treledarkabel.
Road-drivsystem levererades tidigare med olika styrenheter:
| RBA0 | RBA4 | RBA4/A | RBA4R10 |
|---|
Bland andra ändringar vändes polariteten för fotocellernas strömförsörjning mellan styrenheten RBA4 och RBA4/A vilket innebär att
- om du ansluter fotoceller till styrenheten RBA4R10 och RBA4/A,
använder du det nya kopplingsschemat, - om du ansluter fotocellerna till styrenheten RBA4 och RBA0,
använder du det gamla kopplingsschemat.

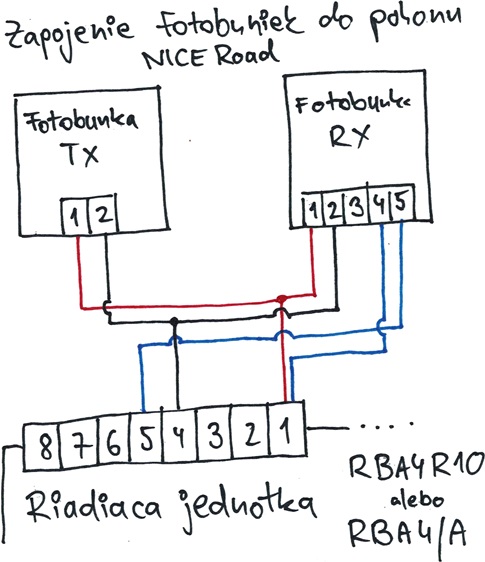

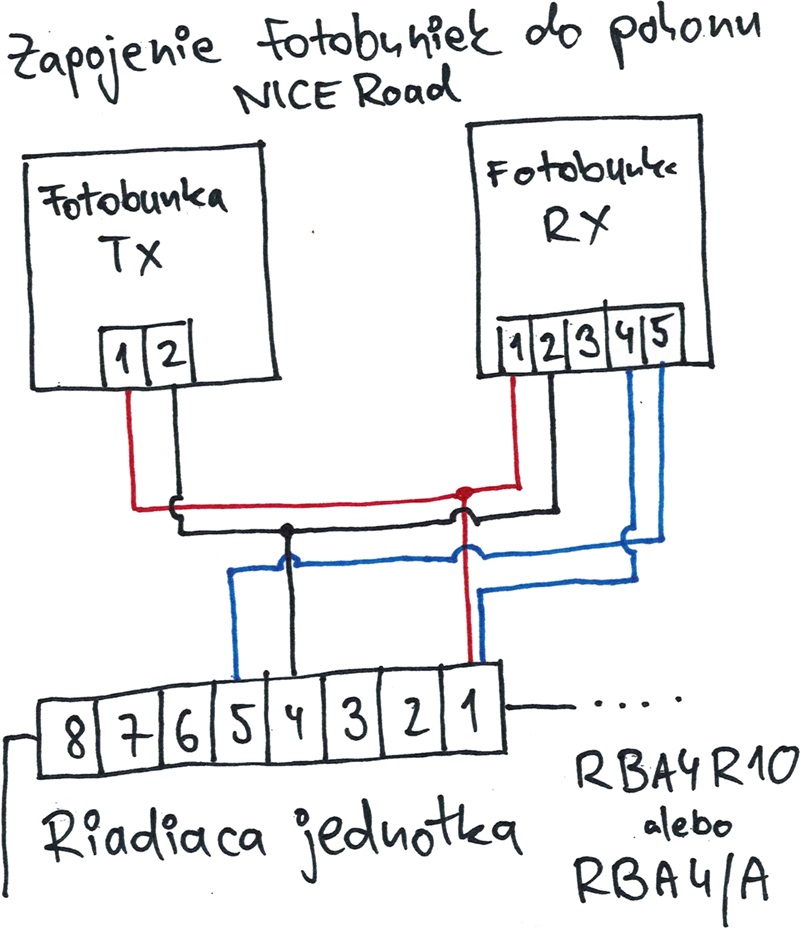

Nytt kopplingsschema för fotoceller med styrenheterna RBA4R10 och RBA4/A
I teorin kan du i stället för anslutningen från plint 4 på fotocell RX till plint 1 på styrenheten bygla mellan plint 1 och 4 inne i fotocellen och därmed använda en treledarkabel.

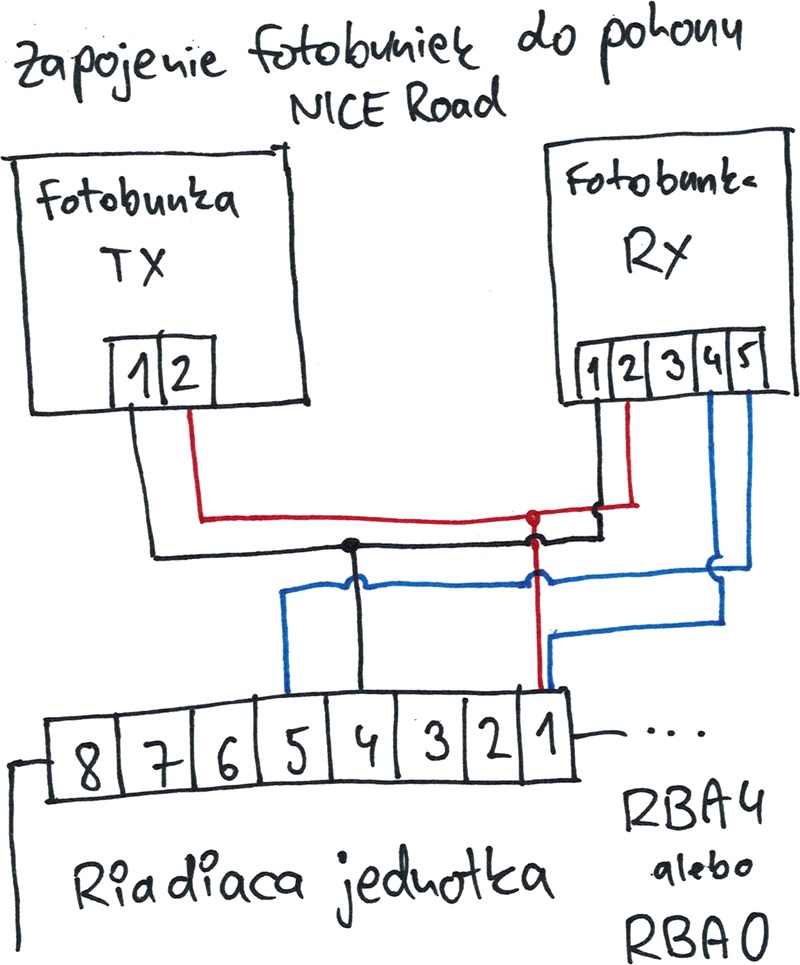

Gammalt kopplingsschema för fotoceller med styrenheterna RBA4 och RBA0
I teorin kan du i stället för anslutningen från plint 4 på fotocell RX till plint 1 på styrenheten bygla mellan plint 2 och 4 inne i fotocellen och därmed använda en treledarkabel.
Anslutning av fotoceller: en trådbunden och en trådlös
I praktiken gäller det endast fotocellerna NICE FT210. Den ena fotocellen ansluts med en fyrledarkabel, den andra är batteridriven.
Fotocellerna NICE FT210 ansluts till NICE Road-drivsystemet på följande sätt:
- Koppla bort drivsystemet från strömförsörjningen
- Ställ in byglarna på fotocell TX enligt följande:
- Bygel J1 – urtagen (om avståndet mellan fotocellerna är större än 7 m ska du sätta i den)
- Bygel J2 – urtagen
- Bygel J3 – urtagen
- Ställ in byglarna på fotocell RX enligt följande:
- Bygel J1 – urtagen
- Bygel J2 – isatt
- Anslut kablarna så här (fotocellens plintar är numrerade uppifrån och ned):
- Från Road-drivsystemets plint nr 1 (+24 V) till plint nr 10 (+24 V) på fotocell RX
- Från Road-drivsystemets plint nr 4 (−0 V) till plint nr 9 (−0 V) på fotocell RX
- Från Road-drivsystemets plint nr 5 (PHOTO) till plint nr 1 (PHOTO) på fotocell RX
- Från Road-drivsystemets plint nr 1 (+24 V) till plint nr 2 (COM) på fotocell RX
- Slå på strömmen till drivsystemet igen
LED-lamporna på fotocell RX bör lysa så här (från vänster till höger):
- LED 1 – grön, ska lysa
- LED 2 – röd, ska inte lysa
- LED 3 – gul, ska inte lysa
- LED 4 – röd; ju långsammare den blinkar, desto bättre syns den, eller så visas diagnossekvensen
Anslutning av reflexfotocell
Detta är den enda modellen, NICE EPMOR. Fotocellen, som innehåller både sändaren TX och mottagaren RX, ansluts; på andra sidan av passagen sitter endast en reflektor. Anslutningsanvisningar:
- Koppla bort drivsystemet från strömförsörjningen.
- Se bild 2 på sidan 2 i manualen https://fortamigo.se/data/manualy-k-pohonom/fortamigo.se-NICE-EPMOR.pdf Där finns tre byglar: J1, J2 och J3. Ställ in dem så här:
- Om grindöppningens bredd är större än 4 m ska du ta bort bygel J1. Om den är mindre låter du bygeln sitta kvar.
- Ställ bygel J2 i läget NC, det vill säga på de två övre stiften; det nedre stiftet ska vara fritt.
- Låt bygel J3 sitta kvar, det vill säga använd inte fototestet.
- Anslut kablarna på följande sätt:
- Från plint 1 på styrenheten till plint 3 på fotocellen
- Från plint 4 på styrenheten till plint 4 på fotocellen
- Från plint 1 på styrenheten till plint 6 på fotocellen
- Från plint 5 på styrenheten till plint 5 på fotocellen
- Anslut drivsystemet till strömförsörjningen igen. Nu bör det fungera.
Anslutning av flera fotocellspar
Om du behöver ansluta flera fotocellspar till NICE Road-drivsystemet delar de strömförsörjning, och säkerhetskretsarna kopplas i serie. Det innebär att du sluter säkerhetskretsen mellan plint 1 och 5 på styrenheten genom att dra en ledning från plint 1 på styrenheten till plint 4 på den första fotocell RX, vidare från plint 5 på samma fotocell till plint 4 på den andra fotocell RX och därifrån från plint 5 till plint 5 på styrenheten.
Om strålen bryts mellan något av fotocellsparen bryts därmed även säkerhetskretsen, vilket får grinden att stanna och börja öppnas.
Anslutning av fotoceller som skydd för grindens öppningsområde
Om du av någon anledning behöver ansluta fotoceller på öppningssidan till NICE Road-drivsystemet kan du ansluta dem till STOP-ingången, det vill säga ingångarna 3–4. Då fungerar systemet så att grinden stannar och rör sig en bit tillbaka när någon går in i fotocellernas stråle. Grinden blir stående och kan inte flyttas förrän fotocellernas stråle är fri igen. När STOP-ingången har kopplats om måste drivsystemet återställas och läras in på nytt.
Du kan gärna kombinera lösningarna: placera ett fotocellspar i passagen, aktivt endast vid stängning, och ett andra par utanför passagen, i området där grinden öppnas, som stoppar grinden om strålen bryts.
